位于西山下、滇池邊的云南電網電力調度控制中心及信息業務用房項目，氣派莊嚴，巍然佇立，占地面積約5.77萬平方米，總建設面積約14萬平方米，地上5層，地下2層，由六個單體工程組成，合同總額達21億，機電安裝工程造價約1.6億，是安裝分公司承接的房建類項目體量之最。本項目承擔著調度控制中心、信息技術業務用房、95598呼叫中心、生產運行中心、高海拔絕緣材料性能試驗研究實驗室、帶電作業技術業務用房、昆明電力交易中心、省級檔案室等職能作用。



▲云南電網電力調度中心及信息業務用房項目



布規劃于大局 見責任于細微

       謀定而后動，知止而有得。自項目中標后，公司迅速集中優勢資源，謹慎挑選精兵強將，組成一支精干高效、戰斗力強的項目團隊“跑步”進場，快速推進各項建設任務。本項目機電安裝工程涵蓋電氣、給排水、通風與空調、智能建筑等方面，這些都是項目經濟價值的重要體現。除了涉及范圍廣泛以外，業主對機電安裝技術要求也非常高，專業性和復雜性并存。因此，項目團隊遵循“百年大計、質量第一”的原則，堅持創建“魯班獎”目標不變，加強策劃質量、施工質量、設備質量管控，確保建成優質工程。



       針對多項施工難題，項目團隊統籌策劃各項工作，多次召開專題會議研究施工計劃，以控制細部做法和提升觀感效果為著力點，制定詳細的技術策劃，對施工重點難點如：給水機房、消防機房、空調機房、變配室、管道井、廊道綜合管道布置等機電、管線集中的部位，及時與設計水、電、風、智能各專業技術人員溝通，做好協調與商榷，共同配合、統籌安排、合理優化、集中把關，理順各專業的邏輯關系，為工程施工的順利推進提供強有力的技術保障。



知難而勇進 展現新作為

       2022年開始，項目部正式迎來了機電安裝高峰期，為切實保障工程施工質量，面對生產任務重、標準高、要求嚴、難度大的局面，項目部嚴格按照前期編制的施工方案，結合現場實際情況，不斷創新完善管道路線規劃，多措并舉、職責分工、施工管理，突破了一系列質量關卡。



1.信息化施工：打造BIM應用和項目管控平臺

       本項目所涉及專業較多，特別是樓層走廊和設備管線之間的位置，局部管線及設備相對集中，管道交叉碰撞現象嚴重，尤其是橋架與通風管道的容積比較大，消防噴淋和給水管道的數量多，管徑大小不一等等，安裝分公司組織BIM設計專業團隊，現場進行實測實量，充分考慮廊道層高、空間條件、安裝的可行性以及圖紙和規范的要求，計算各種管線的理論重量，將給排水、強弱電、暖通、消防等專業的圖紙進行優化與深化，統一規劃、統一布局，根據現場優化設計綜合支架進行統一布置，并根據圖紙進行BIM翻模解決碰撞檢測，并通過建立BIM模型，明確綜合支架的形狀、間距、避讓手段及支架每層擺設的管道專業、數量要求，清單輸出，生成預制加工圖。

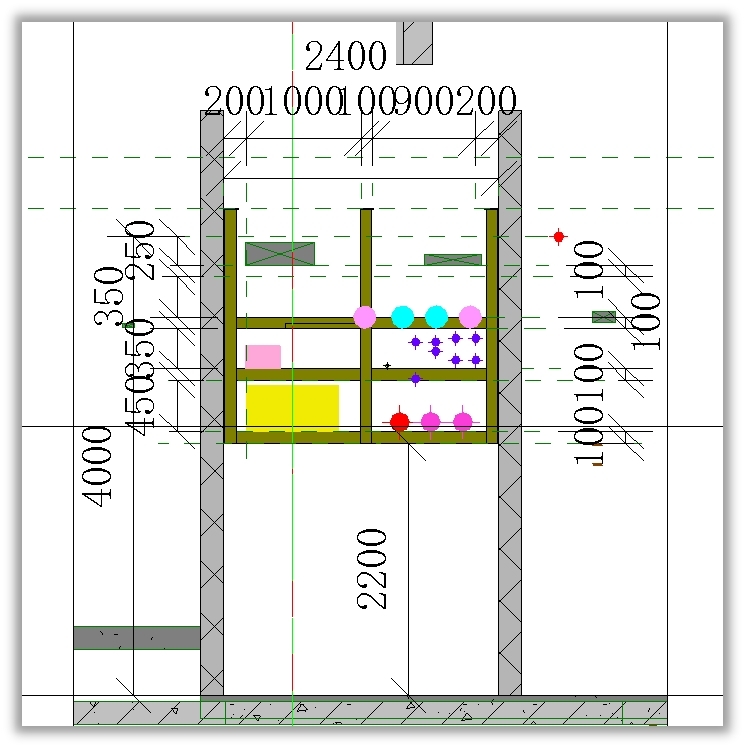

▲綜合支架管線走線清晰、明朗



       通過三維BIM技術優化室外綜合管網布置，對電氣管線、通信電纜、生活給水、消防給水、雨水和污水排水管等進行分層設置，使管線的占用空間分布更加合理。同時也實現了圖紙集成和可視化，增加了讀圖效率，在驗收時可以利用模型與實物的對比，提高驗收質量，保障后期使用。

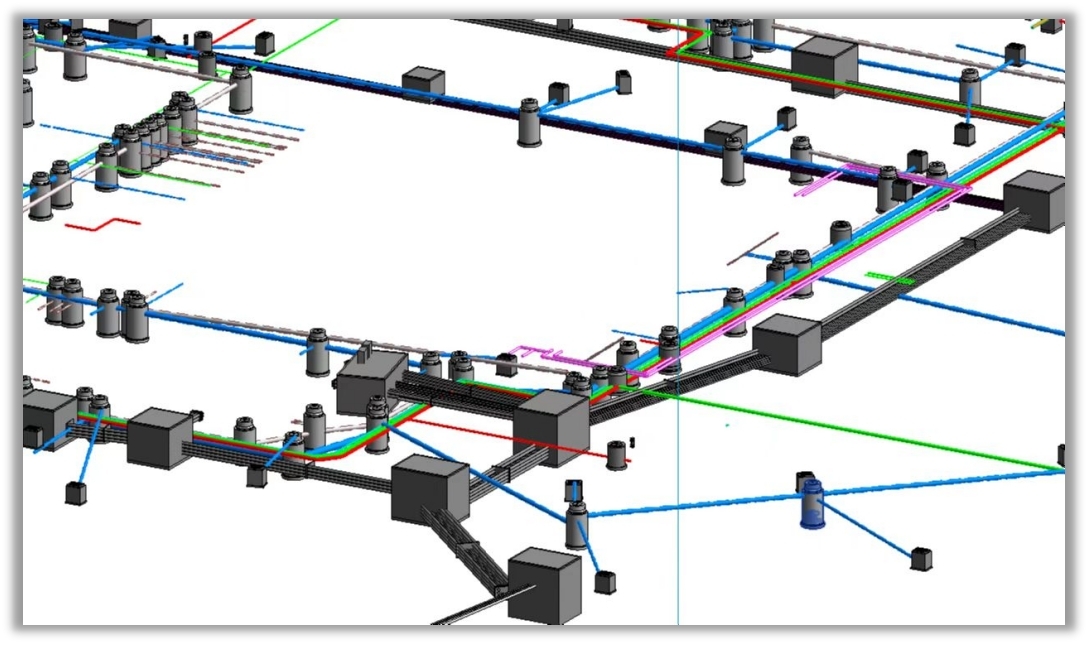

▲室外綜合管網分層布置，實現圖紙集成化和可視化



2.多方向管道交匯處設置

       本項目A1棟的負一層正好處于地下室管道線路布局的交匯處，為了減少各專業管道之間的交叉碰撞，項目部在管道未施工前，策劃好管道交匯處的做法，將不同方向管道進行不同的高度的分層處理，現場對每一項專業的管道進行標高測量，對各種管道、線路、走向、交叉點、配件的位置、支吊架（位置、形式）等等進行深入的研究，并繪制成管線、配件的位置排布詳圖、節點圖、剖面圖、支架位置圖、支架結構圖等。在施工過程中，及時跟進，對影響質量、觀感的位置及時進行調整，從而達到管線多而不亂、排布錯落有序、層次分明、走向合理、管線交叉處置得當、安裝美觀的要求。



▲不同方向管道安裝，錯落有致，減少碰撞



3.關鍵節點優化：橋架設置及交叉翻彎

       橋架作為本工程建設的重要部分，施工好壞直接影響工程整體質量，本項目地下一層標高落差大，電纜橋架平行交叉情況較嚴重。面對這些問題，項目團隊在施工前，對設計圖紙進行二次深化，對強弱電橋架布置進行優化，現場進行測量分析，制定詳細的電纜橋架二次平面布置圖，做出配套的橋架、支吊架設計，包括設計橋架大樣，以及支吊架各部位平面布置定位，最終明確各個支架及翻彎橋架填充率、橋架彎曲半徑、橋架的位置、與各種管道的距離，提前與橋架供貨商進行聯系，組織參與現場測量，對每一個配件進行提前預制，預制的配件到達現場后根據各構件編號進行組合安裝，有效提高了施工質量和整體觀感。

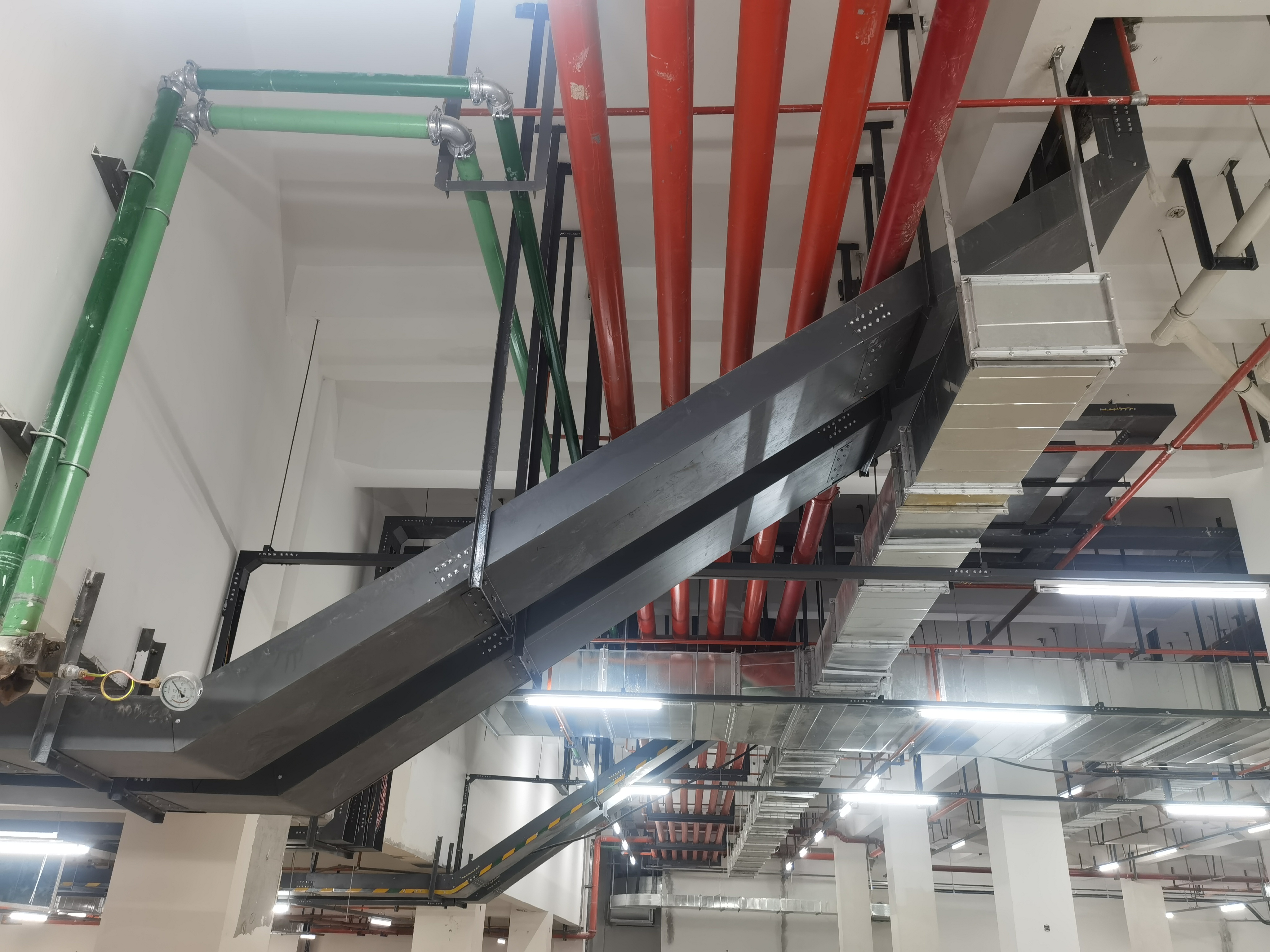

▲電纜橋架翻彎坡度一致，總體布局合理美觀



4.攻堅克難：大小接地扁鋼色標加工

       本工程地下室包括106臺風機機組，為提高接地扁鋼整體觀感，項目部自主研制接地扁鐵色標加工噴涂模具，采用30*3角鋼焊制成45°（135°）500mm*600mm的菱形邊框（可根據實際需求調整大?。?，在邊框兩側焊上提耳和腳踏板，然后在框內每隔100mm設置一道寬100mm分隔板，最后在磨具底部接觸面安裝一層橡膠或其他柔性材料，防止噴涂油漆時因磨具與扁鐵接觸面不緊密導致串色、分隔線條模糊。

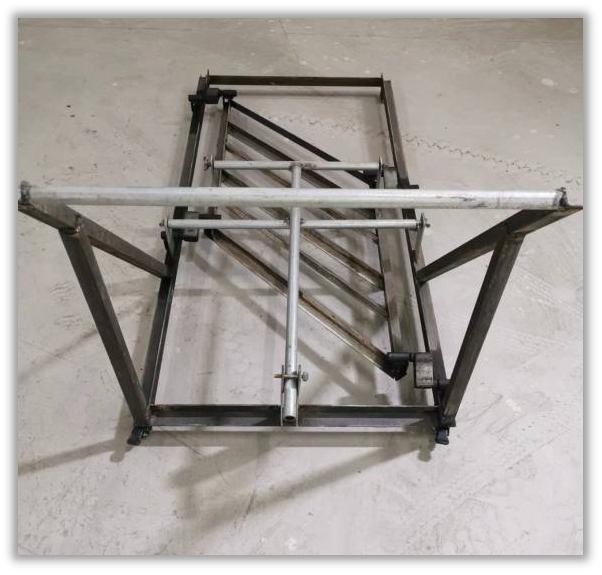

▲接地扁鐵色標加工噴涂模具

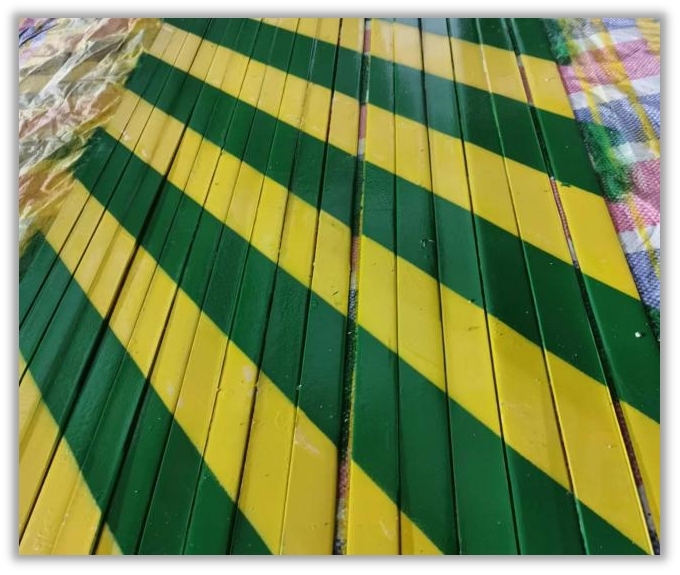

▲噴漆分隔線條清晰、明亮



5.配電箱在吸音板表面安裝

       由于陶鋁吸音板承重有限，在吸音板表面直接安裝支架固定配電箱，會因為吸音板無法承受配電箱重力而導致吸音板破碎墜落。因此在施工前，項目部組織人員進行現場分析了解施工環境，提出在吸音板安裝前，先根據配電箱尺寸大小，在墻體表面提前固定安裝支架，再安裝吸音板，最后貼合吸音板表面安裝配電箱的施工方案。采用40*4角鋼制作“T”型架，長度為吸音板施工厚度+1/2配電箱厚度，根據配電箱尺寸上下四角固定，左右分別收縮5cm支架不露邊的要求進行支架定位安裝。吸音板安裝則根據支架安裝位置，切割預留孔洞，吸音板與設備基礎支架之間的拼接處使用玻璃膠進行填堵，最后將對應配電箱進行安裝并進行固定。

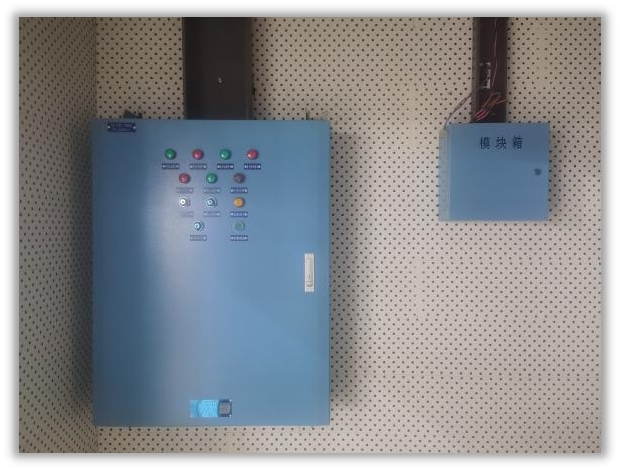

▲配電箱安裝牢固，橫平豎直



6.團隊協作，提升效能

       數十年來，該團隊用精雕細琢、追求完美的精神構筑了公司史上無數豐碑，從老昆華醫院到新昆華醫院再到阜外醫院，打響了一張張閃亮的名片。面對工程施工環境復雜、專業交叉碰撞，工期緊張、設計變更頻繁等諸多困難，團隊堅持用“三個馬上”的執行力推行“三個工作法”，讓每項工作都能夠?qū)嵠饋砺湎氯ァ，F(xiàn)如今這支團隊圍繞南網水電的實際難點，結合各類新技術開展研究和攻關，積極探索安裝創新技術，提高生產質量。



       項目的成功推進，離不開公司的大力支持，更離不開全體管理人員與勞務班組的努力與付出。下一步，項目部將以高度負責的精神，以更加飽滿的精神狀態，認真抓好每一個環節的施工，堅持“超前策劃，樣板引路，過程控制，一次成優”的質量管理原則，加強項目的質量管理工作，精耕細作，確保工程質量；開拓奮進，避免質量通病，為創建“魯班獎”奠定堅實的基礎。



馬 立  馬 榕  報道
